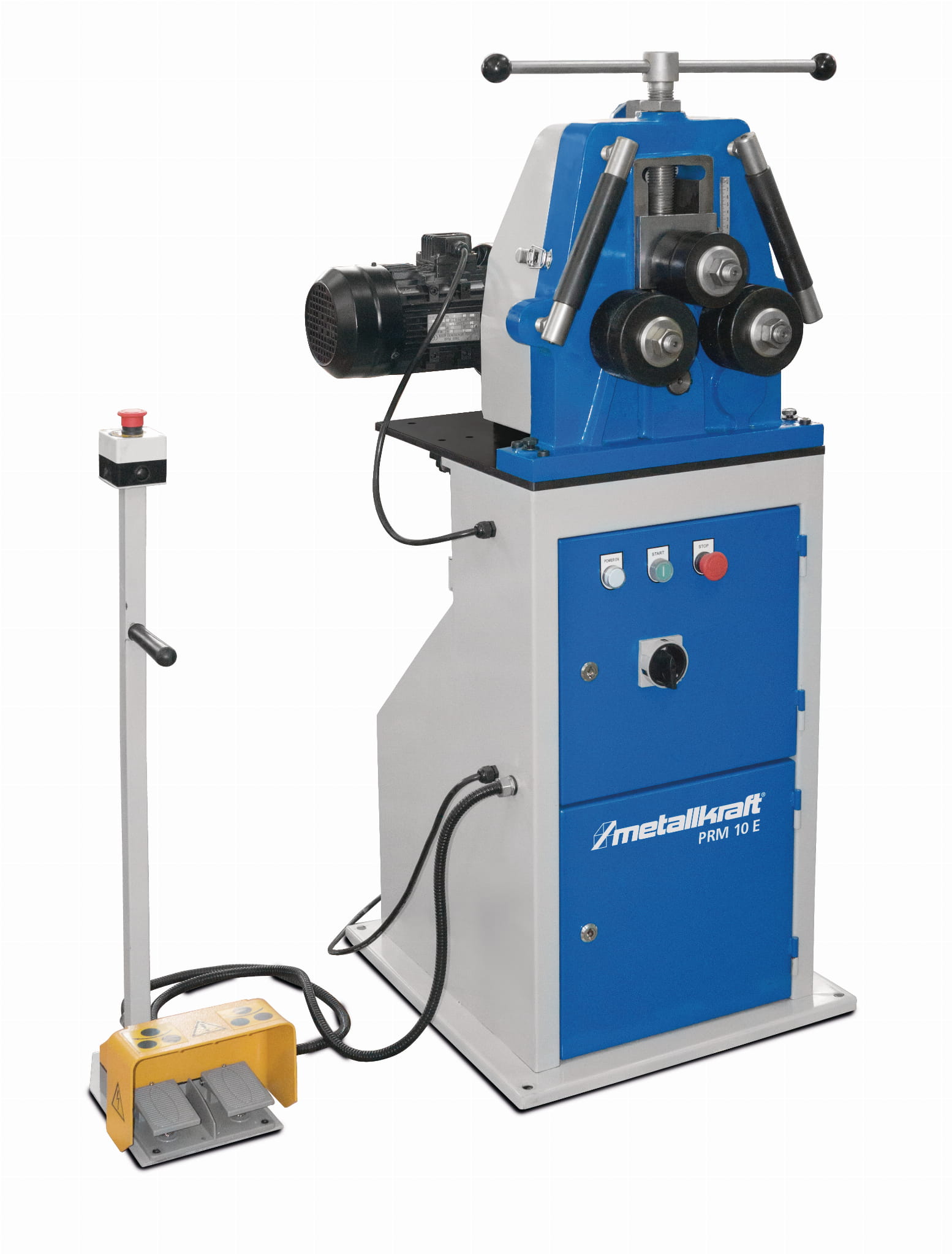

Giętarka pierścieniowa z napędem silnikowym PRM 10 E

Giętarka może być stosowany w poziomie i pionie do profili, rur i materiałów pełnych.

OPIS:
- do gięcia na okrągło materiałów kwadratowych
- stabilna konstrukcja, mocowanie do podłoża
- napęd dwóch dolnych walców za pomocą korby ręcznej
- walce hartowane i szlifowane
- wałki stalowe, hartowane i szlifowane
- Dostawa przez górny wał

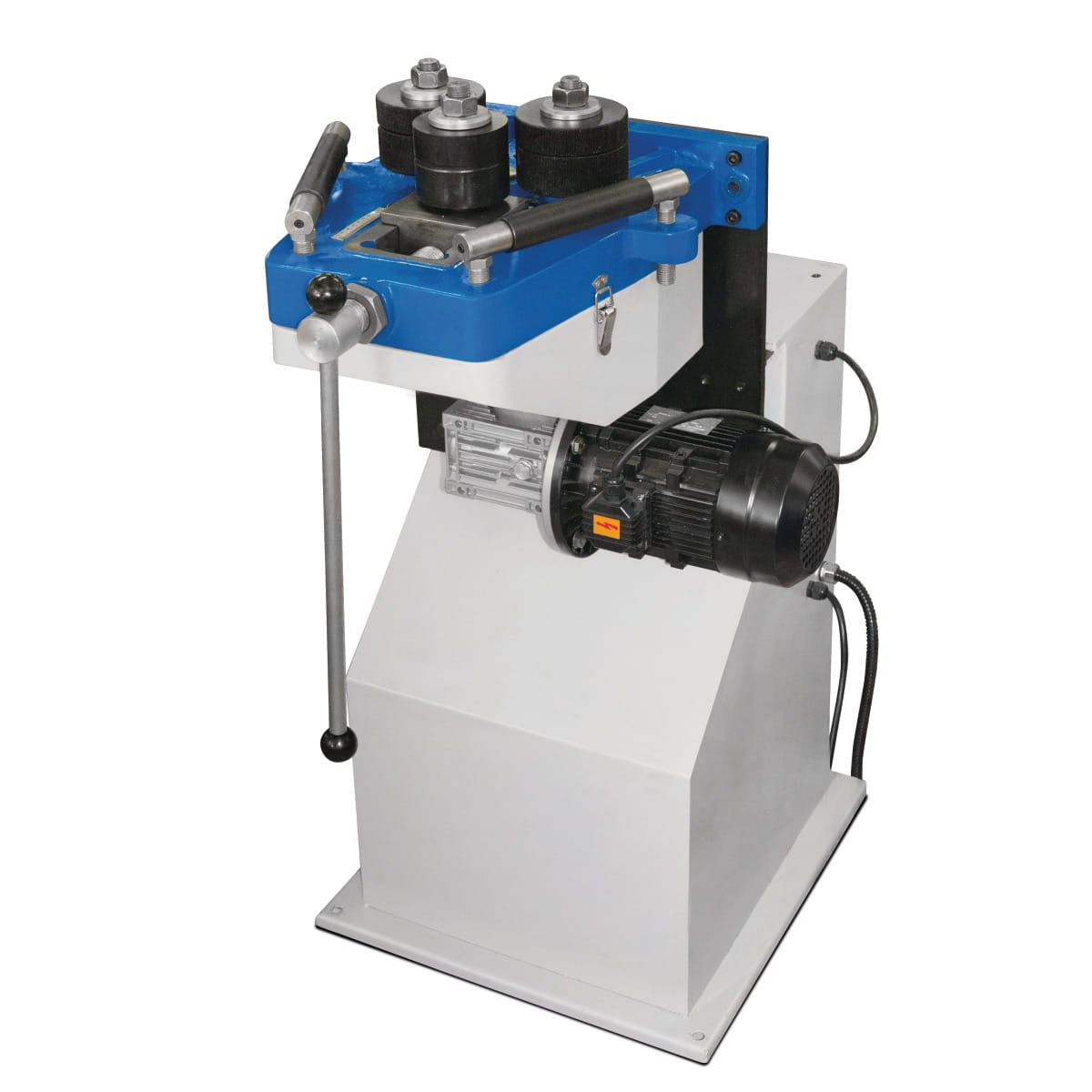

- możliwość pracy w poziomie i pionie
- mocny silnik 400V
- obroty lewo/prawo za pomocą pedału nożnego

W skład dostawy wchodzi:
- Standardowe rolki gnące
- ruchomy pedał nożny do lewych obrotów z wyłącznikiem awaryjnym
- rolki prostujące
- podbudowa

Dane techniczne:
Długość (produktu) ok.: 700mm
Szerokość/głębokość (produkt) ok.: 700mm
Wysokość (produktu) ok.: 1400mm
Waga (netto) ok.: 230kg
Zdolności gięcia Typ profilu Standard
Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [1].: 20mm
Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 500mm
Materiał kwadratowy Wymiary (granica plastyczności 24 kg/mm²) [2].: 10mm
Materiał kwadratowy min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 160mm
Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [1] [1].: 50 x 10mm
Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 400mm
Płaska oś światła materiału Wymiary (granica plastyczności 24 kg/mm²) [2] [2]: 40 x 5mm
Płaski materiał, oś lekka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 160mm
Płaski materiał, oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [1] [1]:30 x 10mm
Płaski materiał ciężka oś min. średnica gięcia (granica plastyczności 24 kg/mm²) [1] [2].: 500mm
Płaski materiał oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [2] [2]: 20 x 5mm
Płaski materiał, oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 190mm
Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [1].: 35 x 4,5mm
Wstęga profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1].: 600mm
Górna część środnika o przekroju teowym Wymiary (granica plastyczności 24 kg/mm²) [2].: 30 x 4mm
środnik o profilu T przy górnym min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2].: 400mm
Objaśnienie do paska o przekroju teowym powyżej: Mogą być wymagane dodatkowe podkładki dystansowe
Zewnętrzne wymiary środnika profilu T (granica plastyczności 24 kg/mm²) [1] [1].: 35 x 4,5mm
środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1] [2].: 600mm
T-kształtny środnik na zewnątrz Wymiary (granica plastyczności 24 kg/mm²) [2].: 30 x 4mm
środnik profilu T na zewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2].: 400mm
T-kształtne środniki wewnątrz Wymiary (granica plastyczności 24 kg/mm²) [1].: 35 x 4,5mm
środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [1].: 600mm
Wewnątrz środnika profilu T Wymiary (granica plastyczności 24 kg/mm²) [2].: 30 x 4mm
środnik profilu T wewnątrz min. średnicy gięcia (granica plastyczności 24 kg/mm²) [2].: 400mm
Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1].: U40x20mm
Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 700mm
Wymiary zewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2].: U30mm
Noga zewnętrzna z profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 500mm
Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [1] [1].: U40x20mm
Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 700mm
Wymiary wewnętrzne nóg profilu UPN (granica plastyczności 24 kg/mm²) [2] [2].: U30mm
Noga wewnętrzna profilu UPN min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 500mm
Objaśnienie parametrów gięcia Typ profilu Norma: Dane dotyczące wydajności odnoszą się do materiału o maksymalnej granicy plastyczności 24 kg / mm². Siła gięcia przy VA: współczynnik 0,7

Zdolności gięcia
Wymiary rury kwadratowej (granica plastyczności 24 kg/mm²) [1].: 30 x 2mm
Rura kwadratowa min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 900mm
Wymiary rury kwadratowej (granica plastyczności 24 kg/mm²) [2].: 20 x 2mm
Rura kwadratowa min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 600mm
Rura prostokątna oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [1] [1: 38 x 20 x 2mm
Rura prostokątna, oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 1000mm
Rura prostokątna, oś ciężka Wymiary (granica plastyczności 24 kg/mm²) [2].: 30 x 15 x 1,5mm
Rura prostokątna oś ciężka min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 600mm
Wymiary rury okrągłej (granica plastyczności 24 kg/mm²) [1].: 25,4 x 2mm
Rura okrągła min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 800mm
Wymiary rury okrągłej (granica plastyczności 24 kg/mm²) [2].: 19,05 x 1,5mm
Rura okrągła min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 400mm
Profil okrągły Wymiary (granica plastyczności 24 kg/mm²) [1].: 27mm
Profil okrągły min. średnica gięcia (granica plastyczności 24 kg/mm²) [1].: 500mm
Profil okrągły Wymiary (granica plastyczności 24 kg/mm²) [2].: 17mm
Profil okrągły min. średnica gięcia (granica plastyczności 24 kg/mm²) [2].: 160mm
Kątownik izosceli wymiary zewnętrzne nóg (granica plastyczności 24 kg/mm²) [1] [1].: 35 x 35 x 4mm
kątownik izoscele profil zewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [1].: 800mm
Kątownik izosceli wymiary zewnętrzne nóg (granica plastyczności 24 kg/mm²) [2].: 30 x 30 x 4mm
kątownik izoscele profil zewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [2].: 400mm
Kątownik równoramienny profilu wewnętrznego nogi (granica plastyczności 24 kg/mm²) [1] [1].: 35 x 35 x 4mm
kątownik równoramienny profil wewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [1]:L 800mm
Kątownik izoscele Profil wewnętrzny nogi Wymiary (granica plastyczności 24 kg/mm²) [2].: 30 x 30 x 4mm
Kątownik równoramienny profil wewnętrzny nogi min. gięcie Ø (granica plastyczności 24 kg/mm²) [2]: 400mm
Objaśnienie charakterystyki gięcia Typ profilu opcjonalnie: Dane dotyczące wydajności odnoszą się do materiału o maksymalnej granicy plastyczności 24 kg / mm². Siła gięcia przy VA: współczynnik 0,7

Moc silnika napędowego: 1,1kW
Napięcie zasilania: 400V
Górna część średnicy wału: 30mm
Dolna średnica wału: 30mm
Górna część średnicy rolki: 98mm
Mniejsza średnica wału: 118mm
Prędkość: 2,5m/min
